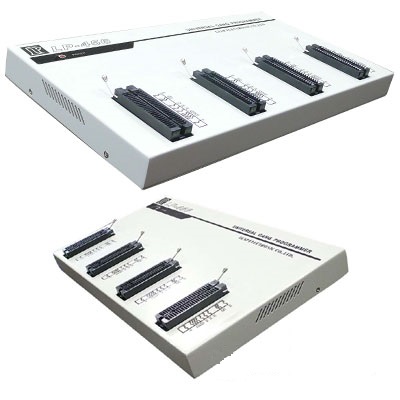

LP-456 非同步高速量产烧录器

产品特色

·具有完全独立的四组万用型元件处理电路与业界通用的48 Pin DIP Socket。

·所有 DUT Driver 均达 75MHz 的高频宽及讯号相位误差＜±2.5nS 的高准确度，同时验证元件的工作频率是否相符，如 SPI、NOR FLASH。

·支援四个Socket非同步且可快速烧录，您只需放好１颗IC至其中一个Socket，LP-456透过一连串的精密检查，若接触良好就会自动开始处理IC，在此同时，您可以继续取放其他IC，LP-456都会逐一检查和自动处理；在元件处理完成后会通知您取下完成的IC，并等待您置入下一颗新的IC。在中高容量IC的处理上，比起放完８颗IC才一起烧录的一般量产型烧录器，4组独立且非同步处理的烧录器在效能上有过而无不及。

·具备元件接触自动侦测功能：可检测元件插反、位置插错或接脚接触不良等…问题。

·适用万用型的IC Socket板　　　

·大容量∕快速元件的Socket转接上（如 SPI、NOR FLASH …等），您可选购本公司的Socket转接板，以符合元件讯号频宽及接触品质。

·量产导向操作软体：以工单方式运作，由技术人员设定工单生产的元件编号、档桉及参数，发行给量产单位执行工单烧录，将人员操作风险降低，同时在烧录数量、良率统计及操作过程记录上都可满足量产的操作需求。

　　　　　　　　 　　

产品规格

·缓冲记忆体：64 MBytes

·按键 / 开关：START 带灯按钮 / ID设定

·显示器：Power LED 及独立四组 Work / Pass / Fail LED

·传输介面：USB 2.0 High Speed

·使用电源：100V AC~240V AC

·电源频率：50/60Hz

·消耗功率：75W(Max)

·PIN DRIVERS：48 Pin Universal Pin Driver x 4组

·DUT SORCKET：DIP-48 ZIF(Zero Insertion Force) x 4

·尺寸：37.2cm x 20.5cm x 4.5cm (不含Socket及START Key高度)

·重量：2.1Kg

·操作高度：达5000m

·操作湿度：20％到70％ (non-condensing)

·操作温度：+5℃ ~ +45℃

·支援元件： NOR FLASH, SPI EPROM, EEPROM, MPU, MCU, CPLD, NV-RAM…等

·支援档案格式： Binary/Machine Code, Intel HEX, TEK HEX Motorola HEX

　　　　　　　　 　　

系统要求

作业系统：Windows 7 / Vista / XP ( 32bits & 64bits )

标准配备

◎主机 x 1

◎光碟片 x 1 (内附安装程式及使用手册)

◎USB 传输线 x 1

◎DC 5V/6A 30W 电源转接器 x 1

　　　　　　　　 　　

选购配备

SOP, VSOP, SSOP, TSOP, TSSOP, QFP, PQFP,TQFP, VQFP, BGA, uBGA, SON, WSON, QFN(MLF)…等转接板。
