硬件特点

• USB TYPE-C通讯接口，联机模式下使用无需外接电源；
  ● 支持联机和脱机模式高速量产烧录；
  ● 内置大容量存储芯片保存脱机烧录的工程数据，多重CRC数据验证，确保烧录数据绝对准确；
  ● 可更换式28脚零拔插力锁紧座，常规通用烧录座均可支持；
  ● RGB三色LED指示工作状态，并可通过蜂鸣器提示烧录成功和失败；
  ● 支持引脚接触不良检测，有效提高烧录可靠性；
  ● 支持ISP 模式烧录，可支持部分芯片的在板烧录；
  ● 多种烧录启动方式：芯片放置（智能探测芯片放置与移除，自动启动烧录），ATE控制（独立ATE控制接口，提供准确可靠的烧录机台控制信号如BUSY、OK、NG、START，广泛支持各厂商的自动化烧录设备）；
  ● 短路/过流保护功能，有效防止芯片放反导致编程器或者芯片烧毁；
  ● 程控电压设计, 1.7V~5.0V范围可调，可支持1.8V/2.5V/3V/3.3V/5V芯片；
  ● 提供设备自检功能；
  ● 体积小巧（尺寸: 108x76x21mm），多机同时烧录只占用极小的工作台面；

软件特点

• 支持Win7/Win8/Win10/Win11;
  ● 支持软件升级增加新器件；
  ● 支持工程文件管理（工程文件保存所有烧录参数，包括：芯片型号，数据文件，烧录设置等）；
  ● 支持工程文件锁定以及只读属性，避免操作人员误设置烧录参数；
  ● 支持多机连接：一台电脑可以连接8台SP20系列编程器同时烧录；
  ● 支持芯片附加存储区（OTP区域）和配置区域（状态寄存器等）的读写;
  ● 支持部分SPI FLASH的SFDP内容读取；
  ● 自动序列号功能（可以用来生成产品唯一序列号，MAC地址，蓝牙ID等，支持自动增量和文件模式）；

编程器主机：



支持多机模式批量烧录

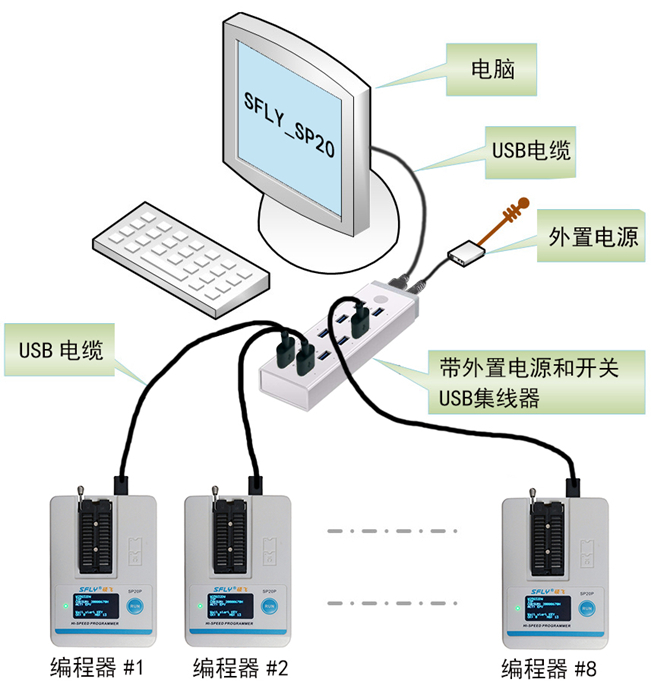

SP20系列编程器软件支持在一台电脑上连接最多8台编程器同时操作（量产烧录或者下载脱机数据）。使用USB HUB（USB集线器）)将多台编程器连接到电脑USB口(USB集线器必须带外置电源适配器，并需要使用外置电源供电)。注意多机模式下只支持同型号编程器一起使用，不同型号不能混用。

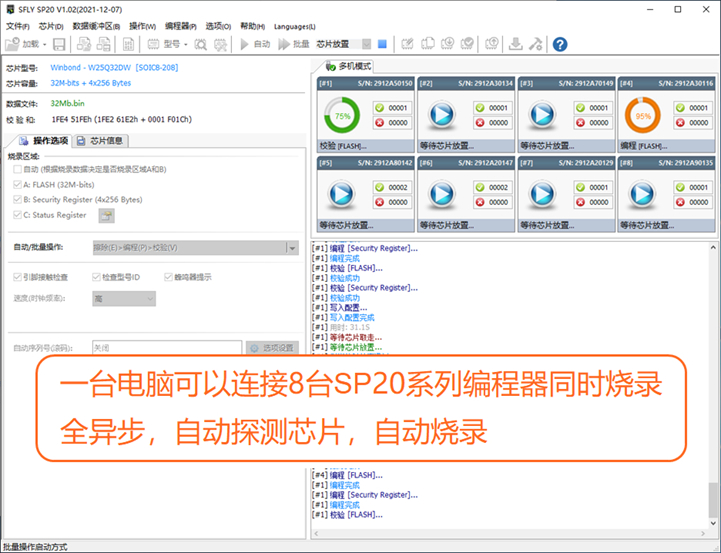

在烧录座上依次放入被烧录的芯片，编程器检测到芯片放入后自动启动烧录。每台编程器各自独立工作，全异步模式烧录，不需要同步等待，软件烧录界面如下；



提示：SP20F，SP20X，SP20P都可以支持脱机烧录，可以利用电脑上现有的USB口连接1台或多台编程器下载脱机数据后，采用脱机方式进行批量烧录，相比联机方式更方便，效率也更高。SP20B不支持脱机，只能连接电脑批量烧录。

支持自动烧录机台

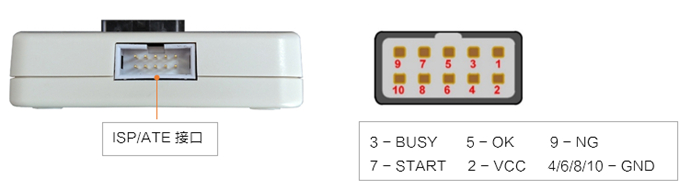

SP20P/SP20X带有ISP/ATE复用接口，可配合自动烧录机台等自动化设备，实现全自动烧录操作（自动取放芯片，自动烧录），ATE接口引脚定义如下

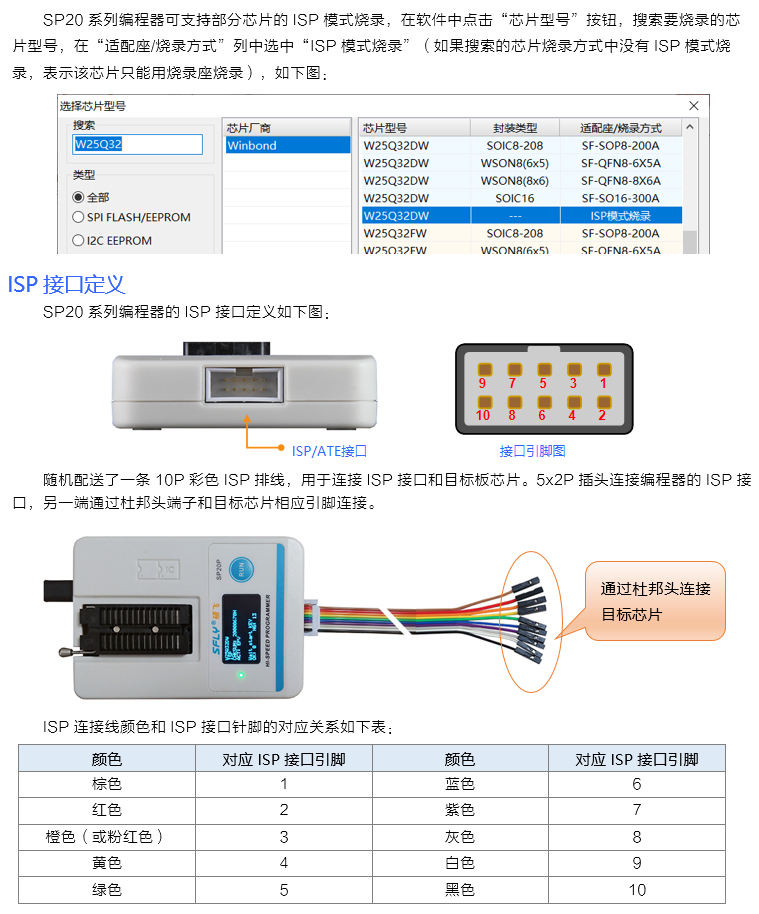

支持ISP模式烧录

ISP全称为In System Program，ISP烧录模式仅需要连接几条信号线到板载芯片的相关引脚，即可实现芯片的读写操作，可免除拆焊芯片的麻烦。SP20具有一个10P ISP/ATE复用接口，可以通过此接口对芯片进行ISP在线烧录。

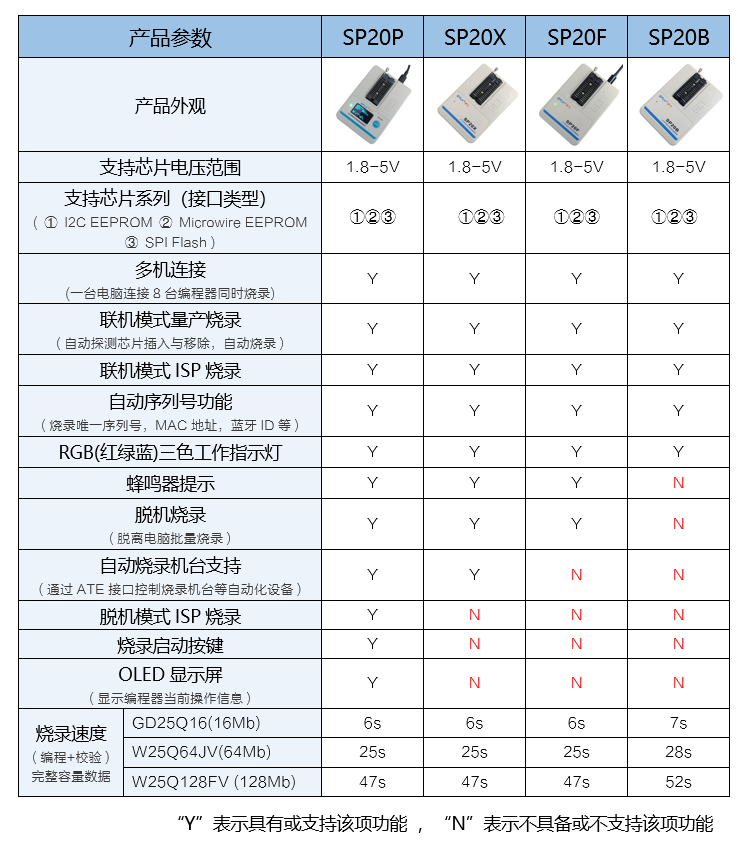

SP20系列编程器参数表

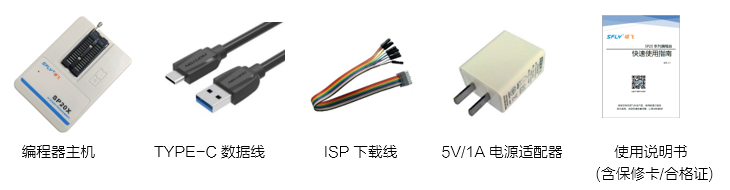

产品包装清单
